Блок автоматического запуска генератора БАЗГ-12 (для генераторов с разъемом под автоматику) только плата

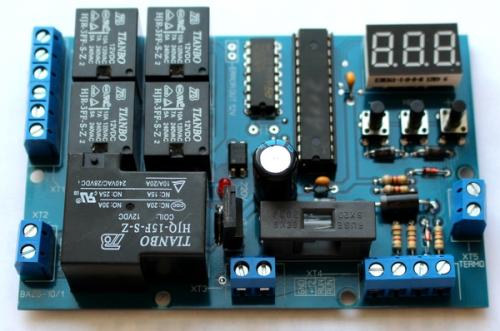

Фото Блок автоматического запуска генератора БАЗГ-12 (для генераторов с разъемом под автоматику) только плата
Наименование товара: Блок автоматического запуска генератора БАЗГ-12 (для генераторов с разъемом под автоматику) только плата
Информация: Для генераторов с заводской подготовкой под автоматику с разъемом 8pin
Подробное описание
Блок автоматического запуска генератора БАЗГ-12 предназначен для
запуска генератора по внешнему сигналу типа сухой контакт. Работает с
генераторами имеющими разъем для подключения автоматики, например
A-Ipower 8500 EA, Mitsui Power ECO ZM 7500 EA, FUBAG BS 7500 A ES и
другими
Комплект поставки:
Плата БАЗГ-12
Инструкция по программированию
Если на вашем генераторе другой коннектор ( 3,4,5,6,7pin ) укажите модель генератора при заказе
Алгоритм работы
блока автозапуска БАЗГ-12
При
подаче питание блок переходит в режим
ожидания. При этом на экране отображается
текущее напряжение аккумулятора например
12.5
вольт.
При
замыкании контактов XT4-3 и XT4-4 через время
установленное в параметре Р01 происходит
отработка алгоритма запуска генератора.
Если двигатель завелся то на дисплее
будет надпись rUn . При снятии сигнала
«запуск!» через время охлаждения
генератора происходит останов генератора.
Если двигатель после нескольких попыток
запуска так и не запустился блок переходит
в режим «ошибка» при этом на дисплее
горит надпись Err. Выход из режима
«ошибка» происходит при снятии сигнала
«запуск» или при нажатии кнопки +
Программирование
параметров блока автозапуска возможно
только во время ожидания запуска.
Во время ожидания запуска на дисплее
отображается текущее напряжение
аккумулятора генератора. Для входа в
режим программирования нажмите кнопку
MENU при этом на дисплее появятся прочерки
- - -
Затем
отобразиться номера параметра Р01 и
текущее значение параметра P01
Кнопками
+ и – вы можете изменять текущий параметр
Для
перехода к редактированию следующего
параметра нажмите кнопку MENU
Для
быстрого перемещения удерживайте
кнопку MENU до отображения
необходимого номера параметра
Если
вы в течении 10 секунд не нажали ни одной
кнопки происходит переход к следующему
пункту меню а по достижении последнего
пункта меню выход из режима программирования.
При выходе из режима программирования
на дисплее появятся прочерки -
- -
Параметры
для программирования см. таблицу
Номер параметра
Описание
Заводская установка
Р01
Задержка перед запуском генератора.
Время от подачи команды «запуск!» до
начала выполнения алгоритма запуска
двигателя генератора. 1-999
секунд.
5
Р02
Количество попыток запуска генератора.
1-20
5
Р03
Время вращения стартера. 1-30 секунд
5
Р04
Пауза между попытками запуска. 1-255
секунд
10
Р05
резерв
1
Р06
резерв
1
Р07
Выбор
алгоритма работы электропривода
воздушной заслонки для бензинового
генератора.
1
– Каждый нечетный запуск(1,3,5 и так
далее)будет с
закрытой заслонкой а каждый четный с
открытой, так например первый запуск
будет с закрытой заслонкой второй с
открытой и так далее
2
- Каждый четный запуск (2,4,6 и так далее)
будет с закрытой заслонкой а каждый
нечетный с открытой, так например
первый запуск будет с открытой заслонкой
второй с закрытой и так далее
3
- Если двигатель холодный запуск с
закрытой заслонкой (необходимо
подключение термодатчика)
1
Р08
Время задержки открытия заслонки
после отключения стартера 0-15сек
3
Р09
Время работы соленоида
СТОП 10-30
сек
10
Р10
Время охлаждения генератора. Время
работы двигателя генератора после
снятия сигнала «запуск!» 1-255 секунд
30
Р11
резерв
1
Р12
Тип подключаемого термодатчика 0 –
нормальнозамкнутый (размыкается при
нагревании) 1- нормальноразомкнутый
(замыкается при нагревании)
0
P13
Время предварительного включения
топливного клапана (время от момента
включения зажигания до включения
стартера) 0-60сек
Иногда при
запуске генератора с закрытой заслонкой
напряжение генератора может быть
недостаточно высоким для определения
работает генератор или нет. Так
например после запуска генератора
должен загореться красный светодиод
220в и на экране блока отобразиться
надпись RUN. Если красный светодиод
горит, но надпись RUN не появляется,
рекомендуется повысить чувствительность
датчика напряжения
0
