Наименование товара: Блок автоматического запуска генератора БАЗГ-12 (для генераторов с разъемом под автоматику) плата + прозрачный корпус + кабель с разъемом 8pin 2 метра
Информация: Для генераторов с заводской подготовкой под автоматику с разъемом 8pin
Подробное описание

Блок автоматического запуска генератора БАЗГ-12 предназначен для запуска генератора по внешнему сигналу типа сухой контакт. Работает с генераторами имеющими разъем для подключения автоматики, например A-Ipower 8500 EA, Mitsui Power ECO ZM 7500 EA, FUBAG BS 7500 A ES и другими

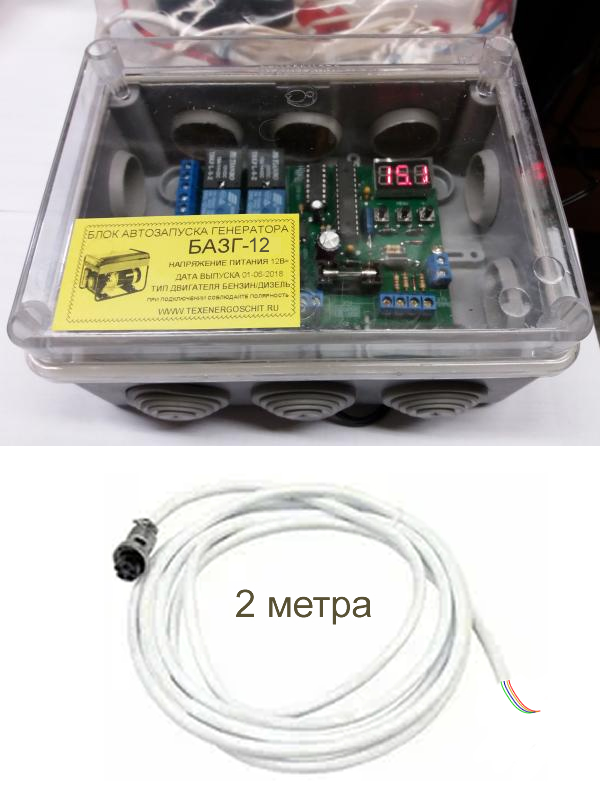

Комплект поставки:

Плата БАЗГ-12

Прозрачный корпус

Кабель управления 2 метра с распаянным коннектором 8pin

Инструкция по программированию

Если на вашем генераторе другой коннектор ( 3,4,5,6,7pin ) укажите модель генератора при заказе

Алгоритм работы блока автозапуска БАЗГ-12

При подаче питание блок переходит в режим ожидания. При этом на экране отображается текущее напряжение аккумулятора например 12.5 вольт.

При замыкании контактов XT4-3 и XT4-4 через время установленное в параметре Р01 происходит отработка алгоритма запуска генератора. Если двигатель завелся то на дисплее будет надпись rUn . При снятии сигнала «запуск!» через время охлаждения генератора происходит останов генератора. Если двигатель после нескольких попыток запуска так и не запустился блок переходит в режим «ошибка» при этом на дисплее горит надпись Err. Выход из режима «ошибка» происходит при снятии сигнала «запуск» или при нажатии кнопки +

Программирование блока автозапуска генератора БАЗГ-12

Программирование параметров блока автозапуска возможно только во время ожидания запуска. Во время ожидания запуска на дисплее отображается текущее напряжение аккумулятора генератора. Для входа в режим программирования нажмите кнопку MENU при этом на дисплее появятся прочерки - - -

Затем отобразиться номера параметра Р01 и текущее значение параметра P01

Кнопками + и – вы можете изменять текущий параметр

Для перехода к редактированию следующего параметра нажмите кнопку MENU

Для быстрого перемещения удерживайте кнопку MENU до отображения необходимого номера параметра

Если вы в течении 10 секунд не нажали ни одной кнопки происходит переход к следующему пункту меню а по достижении последнего пункта меню выход из режима программирования. При выходе из режима программирования на дисплее появятся прочерки - - -

Параметры для программирования см. таблицу

Номер параметра	Описание	Заводская установка
Р01	Задержка перед запуском генератора. Время от подачи команды «запуск!» до начала выполнения алгоритма запуска двигателя генератора. 1-999 секунд.	5
Р02	Количество попыток запуска генератора. 1-20	5
Р03	Время вращения стартера. 1-30 секунд	5
Р04	Пауза между попытками запуска. 1-255 секунд	10
Р05	резерв	1
Р06	резерв	1
Р07	Выбор алгоритма работы электропривода воздушной заслонки для бензинового генератора. 1 – Каждый нечетный запуск (1,3,5 и так далее) будет с закрытой заслонкой а каждый четный с открытой, так например первый запуск будет с закрытой заслонкой второй с открытой и так далее 2 - Каждый четный запуск (2,4,6 и так далее) будет с закрытой заслонкой а каждый нечетный с открытой, так например первый запуск будет с открытой заслонкой второй с закрытой и так далее 3 - Если двигатель холодный запуск с закрытой заслонкой (необходимо подключение термодатчика)	1
Р08	Время задержки открытия заслонки после отключения стартера 0-15сек	3
Р09	Время работы соленоида СТОП 10-30 сек	10
Р10	Время охлаждения генератора. Время работы двигателя генератора после снятия сигнала «запуск!» 1-255 секунд	30
Р11	резерв	1
Р12	Тип подключаемого термодатчика 0 – нормальнозамкнутый (размыкается при нагревании) 1- нормальноразомкнутый (замыкается при нагревании)	0
P13	Время предварительного включения топливного клапана (время от момента включения зажигания до включения стартера) 0-60сек	0
P14	Чувствительность датчика работы генератора: 0 – 180в, 1- 160в, 2- 150в, 3- 135в, 4 – 120в Иногда при запуске генератора с закрытой заслонкой напряжение генератора может быть недостаточно высоким для определения работает генератор или нет. Так например после запуска генератора должен загореться красный светодиод 220в и на экране блока отобразиться надпись RUN. Если красный светодиод горит, но надпись RUN не появляется, рекомендуется повысить чувствительность датчика напряжения	0
